您當(dāng)前的位置：首頁 > 新材料事業(yè)部 > 產(chǎn)品介紹
氫氧化鎂因其獨(dú)特的親水性和較高的表面能，在過量使用時(shí)，降低了高分子基材的加工性能和力學(xué)性能。故此對(duì)氫氧化鎂進(jìn)行表面改性，可改善與有機(jī)高分子材料不相容的缺點(diǎn)，提高加工性能和力學(xué)性能。
我公司采用專有技術(shù)進(jìn)行改性，獲得國家發(fā)明專利《高包覆率氫氧化鎂改性方法》，改性后的產(chǎn)品具有高包覆率、高產(chǎn)品活性等特點(diǎn)，提高了與有機(jī)高分子材料相容性，最終提高了其應(yīng)用后的加工性能和力學(xué)性能。
技術(shù)指標(biāo)：
|
項(xiàng)目 |
化學(xué)法 指標(biāo) |
礦法指標(biāo) |
|
|
優(yōu)等品 |
合格品 |
||
|
氫化鎂【MgO】質(zhì)量分?jǐn)?shù)/% |
≥67.5 |
≥61.0 |
≥59.0 |
|
氧化鈣(CaO)質(zhì)量分?jǐn)?shù)/% |
≤0.1 |
≤1.8 |
≤2.0 |
|
鹽酸不溶物質(zhì)量分?jǐn)?shù)/% |
≤0.1 |
5.0 |
7.0 |
|
水分/% |
≤0.4 |
≤0.4 |
≤0.4 |
|
鐵(Fe) 質(zhì)量分?jǐn)?shù)/% |
≤0.005 |
≤0.25 |
≤0.3 |
|
激光粒徑(D50)/ μm |
≤12 |
≤12 |
≤12 |
|
灼燒矢量/% |
≥31 |
≥29 |
≥29 |
|
白度 |
≥97 |
≥87 |
≥85 |
|
包覆率/% |
≥ 95 |
≥ 95 |
≥ 95 |
|
可根據(jù)客戶要求提供不同粒度的產(chǎn)品。包裝方式可自選。 |
|||

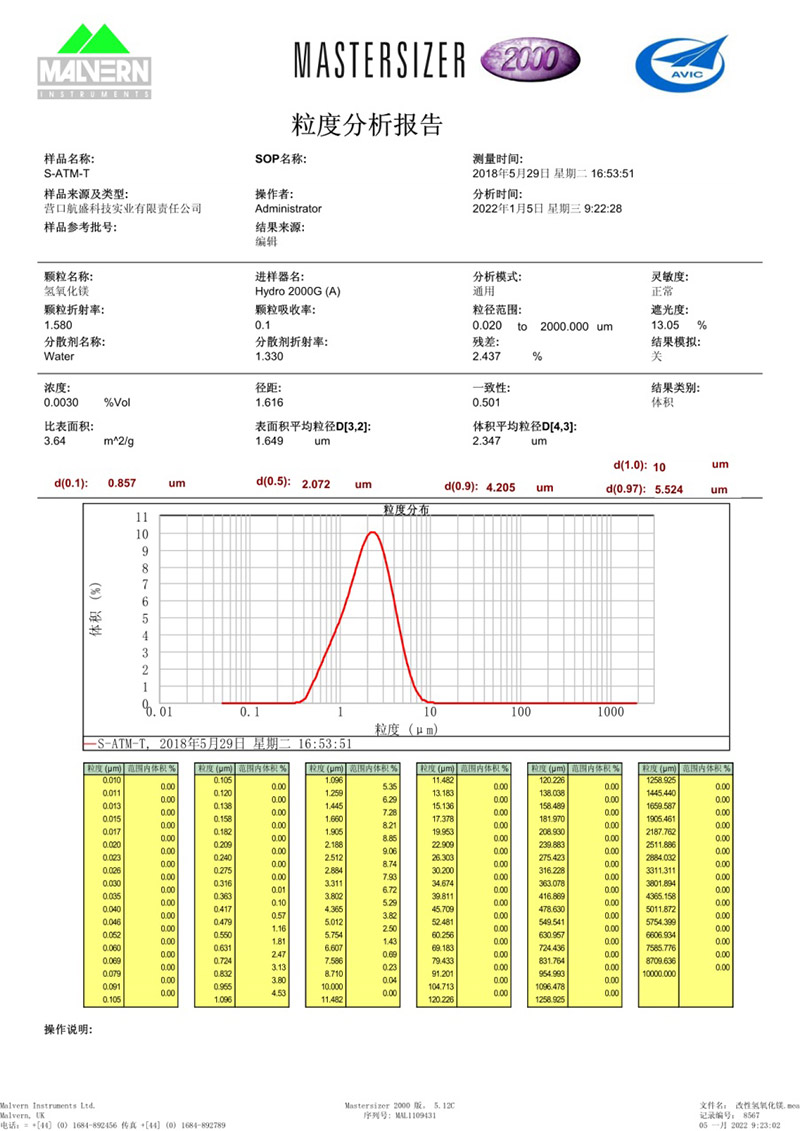

化學(xué)法氫氧化鎂8000目改性后典型馬爾文粒度分布圖：
我公司可根據(jù)客戶要求可使用硬脂酸鹽、硅烷偶聯(lián)劑、鋁酸酯、鈦酸脂、有機(jī)硅等對(duì)粉體表面進(jìn)行處理，以到達(dá)不同有機(jī)高分子材料對(duì)改性劑的要求。
8000目改性后物料流動(dòng)性和力學(xué)性能有顯著提高，
試驗(yàn)配方：
LDPE 30
EVA 70
SA
2
MDH 50,100,150
性能對(duì)比如下：

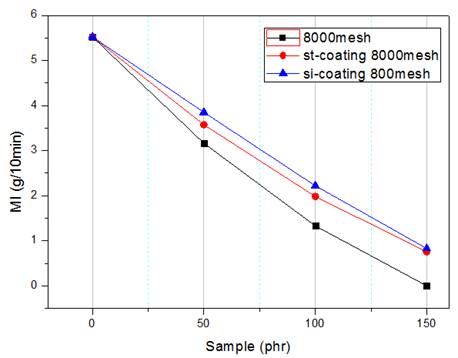

使用硬脂酸和硅烷改性后對(duì)熔體流動(dòng)速率有顯著提升，硅烷效果優(yōu)于硬脂酸

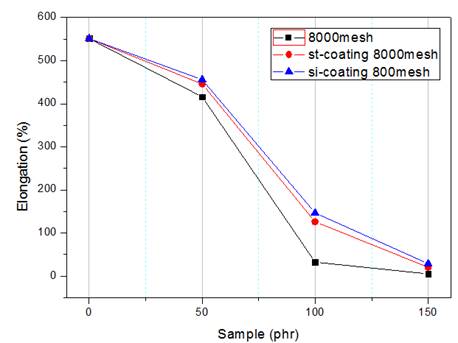

使用硬脂酸和硅烷改性后對(duì)斷裂伸長率有顯著提升，硅烷效果優(yōu)于硬脂酸
